刈取・脱こく
多彩な旋回モード＆4PCモンローを搭載
e-VCCTミッション
e：エレクトリック V：バリュアブル C：クラッチ C：コントロール T：ターン
マルチワンレバーの操作角によって、旋回力がアップします。湿式多板クラッチへの圧力を電子制御することで、スムーズな旋回と機敏な方向修正ができます。また、操作荷重も軽いため長時間作業でも疲れません。
旋回モード切換ダイヤル
機体を停止させずに切換えができます。
旋回力アップトリガー
トリガーを引いている間は旋回モードが切り換わります。
旋回イメージ
| 旋回モード切換ダイヤル | 旋回半径 | トリガーON |
|---|---|---|
| ソフトターン | 大 | ブレーキターン |
| ブレーキターン | 小 | スピンターン |
| スピンターン | 極小 | - |
ワンタッチ副変速・倒伏スイッチ
機体を停止させることなく、3段階の副変速切換が行えるので、作業能率が向上します。
ワンタッチ副変速スイッチ
「走行⇔作業」速度の変速切換を機体を停止させずに行えます。
ワンタッチ倒伏スイッチ
「走行⇔倒伏」速度の変速とともに刈取変速もワンタッチで切り換わります。

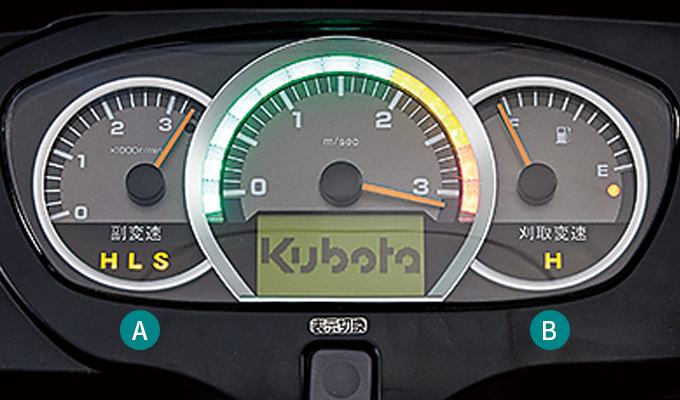

スイッチ操作と副変速インジケータの関係
Ⓐ 副変速インジケータ
Ⓑ 刈取変速インジケータ
HSTサーボ
シフトレバーを軽い力で操作できるため、作業負担が軽減されます。
4PCモンロー（4M仕様）
左右・前後の4つのポジションで、車体を水平に保つ4PCモンローは、湿田でも機体姿勢の変化が少なく高能率作業が行えます。また、ほ場への出入りも安心して行うことができます。
※M仕様は左右のみのモンローです。
前上げ
傾斜したほ場進入口にて、デバイダ先端がつかえそうになった時、さらにデバイダを上げられるので、刈取りしながら進入でき能率が上がります。
後上げ
湿田での作業時、従来前上がりになり高刈りとなった場合でも、水平に保ちスムーズな刈取りで行え、能率が上がります。
左右
左右のクローラを自動制御し、常に車体を水平に保ちます。
マルチワンレバー
機体の傾斜は手動で行えます。また手動での傾斜位置を基準に、水平制御を行います。

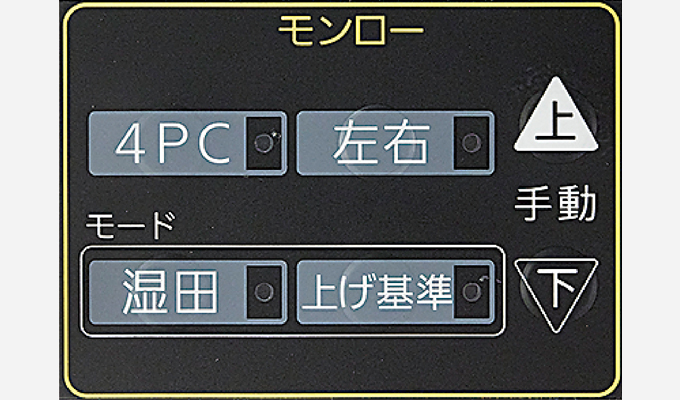

4PC手動スイッチ
湿田モード
水平制御の応答性を高めるので、湿田での作業性能がさらに安定します。
上げ基準モード
機体の最上位置を基準として制御します。これにより、湿田での刈り終わり時の旋回がスムーズになります。
モンローストローク
クラス最高レベルの最低地上高の実現で、湿田走破性を高めました。
| モンローストローク | 130mm |
|---|---|
| 最低地上高 | 155〜285mm |
高耐久クローラ
転輪の通過面に、耐摩擦性の高いゴムを使用し、高い耐久性を実現しました。
車体水平制御
左右のクローラをマイコンで自動制御し、常に車体を水平に保ちます。
全輪揺動転輪
凹凸のある路面やコンクリート路面でも衝撃の少ない走行・旋回ができます。接地圧も均等化するので、モミ満杯時でも旋回抵抗の少ない旋回性能を発揮。またクローラの耐久性も向上します。
ニューワイドエリアクローラ
新ラグパターンの採用により、振動が少なく、泥離れがよくなりました。
高精度脱こくシステム
大径ロングこぎ銅
「大径ロングこぎ胴」により、作物の滞留時間を長くし「脱粒」と「漏下」を効率よく行います。高速刈取時もこぎ残しが少なく高精度な脱こくを実現しました。
２分割超硬ピアノ線チドリ受網
磨耗が少なく濡れ作物に強い超硬ピアノ線の配列を、チドリ方式にすることで漏下効率を向上させました。また2分割式でワンタッチで脱着できるので、受網の清掃、脱こく部のメンテナンスがカンタンにできます。
大径主トウミ
大径主トウミにより細かなワラくずまでも飛ばし、高精度な選別を可能にします。
ツースバー2番処理胴
ツースバー2番処理胴を採用し、未処理の少ない美しい仕上がりを実現します。
ワイド排じんファン
拡散胴で分離した排じんやワラくずを排じんファンで吸引し機外に排出します。2番処理の効率を向上させ条件の悪い作物でも選別精度を高めます。
ワイド拡散胴
ワイド拡散胴でモミとワラの混合物をほぐしてこく粒を回収し、排じんロスを低減します。
ワイド揺動板
選別面積が大きいワイド揺動板により、大量のこく粒が流れても高精度な選別を行います。
自動脱こく制御
シーブセンサにより、処理量に応じて脱こく選別部を最適にコントロールするので、ワラくずやロスの少ない、きれいな選別を実現します。
高速排出アンローダ
グレンタンク容量満杯の1400ℓを約90秒で高速排出します。付帯作業の短縮で能率が向上します。
大容量グレンタンク
張出し機構なしで、1400ℓの大容量化を実現しました。連続で刈取作業ができるので、作業能率が向上します。
バイブロシャッタ装備
モミ排出時に振動を与え揺さぶるバイブロシャッタを装備していますので、濡れ作物でも詰まることなく、スピーディに排出できます。
